英国TurboSound TFA-600H 双10寸三分频线阵列扬声器

2017/6/6  已有11482关注

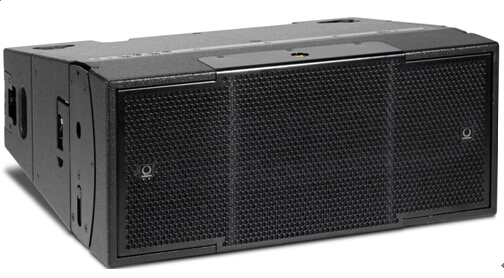

英国TurboSound TFA-600H 双10寸三分频线阵列扬声器



TFA-600H
双10英寸三分频线阵列扬声器,采用树状波导号角技术,应用于流动扩声的

TURBOSOUND FLEX ARRAY TFA-600H 是一款紧凑主动三分频线阵列扬声器。高频和中高频驱动单元为保持小尺寸而做同轴组装,箱体设计精巧细密。中频及高频驱动单元均采用了树状波导管号角技术,从振膜到号角口相等的波导管路径长度保证在号角口产生同相位的波阵面。TFA-600H提供75°H x 16°V覆盖角度,它的75°水平覆盖角对常见场所的覆盖要优于普遍采用90°或更宽覆盖角的音箱,因此可把直达声最大化,而且同时减少混响能量。

TFA-600H是由一个1”的高频压缩驱动单元,一个6.5”中高频驱动单元以及两个10”低频驱动单元,。TFA-600H是一款可切换的二/三分频,可手动切换,控制开关位于背面板。采用钕铁硼驱动单元以减轻音箱重量,便于搬运及吊挂。此外,驱动单元呈对称位于箱体内部,利于获得一致性好及平滑的水平覆盖等效果。

TFA-600有垂直和水平两种吊挂系统来满足线性配置吊挂或做地面堆叠。号角可旋转,便于灵活运用到不同场所地覆盖。
外层采用15mm厚桦木夹板喷及耐磨半哑光黑色涂料,两侧、背面、顶部及底部共装有八个隐藏式把手。背面板有两个采用稳定耐用的Neutrik SpeakON八芯喇叭接口(Input/Link)。


详细参数:
尺寸(H x W x D)
710 x 304 x 560 mm (28 x 12 x 22")
重量
42.5 kg (93.5 lbs)
驱动单元
2 x  10" (254 mm)中低频单元
1 x  6.5" (165 mm)中高频加载PolyhornTM专利单元
1 x  1"搭载树状号角的高频单元
频率响应
90 Hz - 18 kHz ±3 dB, 80 Hz - 20 kHz ±10 dB
覆盖角度
75° H x 16° V @ -6 dB points
单元功率
中低频: 600 W连续功率, 2400 W峰值功率
中高频: 120 W连续功率, 480W峰值功率
高频: 60连续功率, 240峰值功率
最大声压级
单只: 130 dB连续(Calculated SPL Addition), 136 dB峰值
标称阻抗
中低频: 8 Ohms;中高频: 8 Ohms;高频: 8 Ohms
分频点
三分频: 90 Hz, 600 Hz, 6 kHz
二分频: 90 Hz, 600 Hz(6 kHz Passive)
箱体材料
外层采用15毫米(5/8寸)桦木夹板以及耐磨半哑光黑色涂料
八个嵌入式手柄,便于搬运
网罩
耐用粉末涂层钢穿孔网状格栅
连接件
2 x Neutrik SpeakON八芯喇叭接口
wired: pin1+ and 1- link to NL4; pin 2+: LF positive;
pin 2-: LF negative; pin 3+: MF positive,
pin 3-: MF negative, pin 4+: HF positive,
pin 4- HF negative
吊挂件
Integrated flyware
特性

应用于流动演出的无源三分频扬声器
75° H x 16° V树状波导管技术
780Watt 连续功率,3120 Watt峰值功率
10英寸低频驱动单元
6.5英寸高灵敏度中频驱动单元,有效改善瞬态响应
1英寸钕膜高频压缩驱动单元
可灵活切换二/三分频工作模式
箱体内配备吊挂件,支持最多12只组成线阵列
外层采用15毫米(5/8寸)桦木夹板以及耐磨半哑光黑色涂料
耐用粉末涂层钢穿孔网状格栅
采用稳定耐用的Neutrik SpeakON八芯喇叭接口
长达3年的保修计划
英国设计和指导
